Alfa Laval - SB Pressure Exhaust Valve

SB Pressure Exhaust Valve

The Alfa Laval SB Pressure Exhaust Valve is a regulating valve that automatically reduces the working pressure in brewery, food, dairy and beverage process tanks as the pressure in the vessel increases. The valve is an integral part of SCANDI BREW® tank top system.

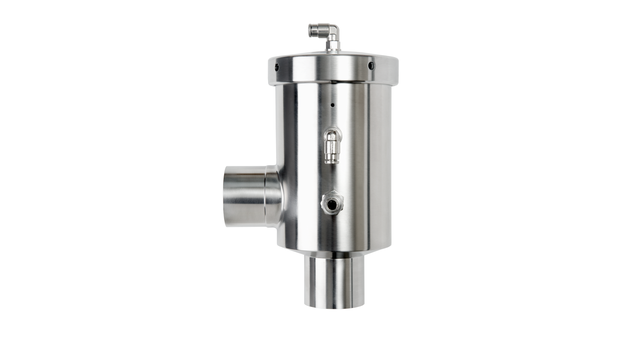

scandi-brew-pressure-exhaust-valve-right-side 640x360

Safe, effective pressure regulation

Easily integrated into a central process control system, this pneumatic valve ensures safe, reliable and hygienic performance by releasing pressure in the process tank when it exceeds the set point pressure. To ensure safe pressure regulations at all times, the set point pressure can easily be adjusted manually or from a remote location that is connected to the central control system.

Hygienic, easy-to-clean design

To meet exceptionally high levels of hygiene, this regulating valve features simple, straightforward design. Smooth surfaces and food-grade finishes contribute to superior hygiene and cleanability. For fast, effective cleaning, a cleaning nozzle is supplied for inline cleaning of the valve at the same time as Cleaning-in-Place of the vent/recovery mains takes place. Alternatively, an optional CIP supply valve is available to connect a CIP system directly to the valve housing.

Flexible valve mounting

With flexible mounting positions, the valve can be positioned directly on tank top, as part of a tank top system or elsewhere along the pipework as long as there is proper drainage from the valve housing.

Avantages du produit

  • Contrôle fiable de la pression au sommet de la cuve
  • Intégration facile avec les soupapes de sécurité et les plaques supérieures SCANDI BREW®
  • Entièrement nettoyable avec le système NEP
  • Facile à intégrer dans la tuyauterie existante
  • Faible investissement grâce à une installation simplifiée

Catalogue produits

Dernière version en ligne du catalogue "A portée de main"

Accédez à la version française

Fonctionnement

Construction

La vanne d'échappement de pression SB Alfa Laval se compose d'un corps en acier inoxydable AISI 316L, de joints EPDM et de raccords de flexibles en nylon de 4/6 mm pour la pression de consigne et l'ouverture forcée. Une buse de nettoyage et un bouchon de fermeture pour l'entrée de nettoyage en place (NEP) sont également fournis. Une buse de nettoyage pneumatique est disponible en option pour remplacer le bouchon de fermeture (voir les Options ci-dessous). La vanne peut être utilisée comme une partie intégrante d'un système supérieur de cuve SCANDI BREW®.

Principe de fonctionnement

La vanne fonctionne grâce à une pression de consigne appliquée sur le dessus d'un jeu de membranes. La régulation de la pression sera identique à la pression de consigne. La pression de consigne est réduite à la pression requise à l'aide d'un régulateur de précision manuel ou d'un convertisseur IP contrôlé par un PLC.

Lorsque la pression dans la cuve excède la pression de consigne, la vanne s'ouvre et libère de la pression par la tubulure latérale de la vanne de décharge atmosphérique ou de collecte. Afin de garantir les conditions de fonctionnement appropriées, il ne doit pas y avoir de contre-pression après l'opération.

Après l'ouverture forcée de la vanne au moyen d'un signal d'air vers la partie inférieure du jeu de membranes, la vanne peut être nettoyée efficacement à l'aide de la buse de nettoyage pour le nettoyage en ligne de la vanne, en même temps que le NEP de la canalisation d'aération/de récupération, ou à l'aide d'une vanne d'alimentation NEP optionnelle pour raccorder un système de Nettoyage En Place/Cleaning In Place au logement de la vanne.

Option

  • Vanne d'alimentation NEP

Pos. 1 : Buse de nettoyage

Pos. 2 : Bouchon de fermeture

Pos. 3 : Vanne d'alimentation NEP pneumatique optionnelle

Pos. 1 et 2 incluses avec la vanne
