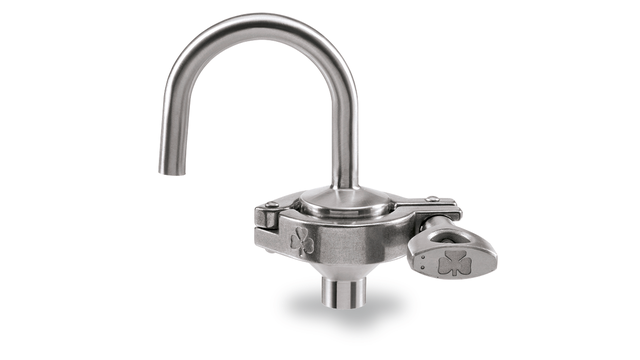

Clapet de purge d’air LKUV-2
LKUV-2 air-relief valves are designed for use when removal of air from a process line without loss of product is a primary concern. These provide solid safety, efficiency and low cost of ownership for processing where hygiene standards are essential.
Reliable air relief valve
Alfa Laval LKUV-2 air-relief valves are automatic double-seat valves engineered to relieve excess air in industrial processing lines, thus preventing the negative effects of air entrainment. Vertically installed, LKUV-2 air-relief valves are ideal for use on the top of a pipeline or container or before a pump inlet, where the removal of air is required to maintain design pressure conditions.
Improved processing efficiency
LKUV-2 air-relief valves help improve processing efficiency. By preventing air entrainment, the valves contribute to product integrity, energy efficiency and protection of pipelines and pump stations against the effects of pressure surges and water hammer.
LKUV-2 air-relief valve range
With a sturdy, bright finish stainless steel construction, the standard range of Alfa Laval LKUV-2 air-relief valves is available in various dimensions to meet most requirements. These valves are designed for maximum product pressure of 10 bar and temperatures up to 90°C (194°F).
For more information, please refer to Documentation below.
Avantages du produit
- Efficacité de traitement améliorée
- Construction en acier inoxydable
- Clapet de purge d'air fiable
Catalogue produits
Fonctionnement
Construction
Le clapet de purge d'air Alfa Laval LKUV-2 se compose d'un corps de soupape supérieur, d'un corps de soupape inférieur avec embout soudé, d'une bague d'étanchéité et d'une bille en polypropylène. Le corps de la soupape de décharge d'air est assemblé à l'aide d'un collier de serrage. Le corps de la vanne est assemblé par clamp.
Principe de fonctionnement
Ces soupapes de décharge d'air automatiques à double siège sont équipées d'une bille en polypropylène légère et mobile qui se ferme contre le siège supérieur ou inférieur, en fonction des conditions de pression.
Lorsque la pression d'air augmente, la bille est poussée hors de son siège, permettant à l'excès de pression d'air d'être évacué vers l'atmosphère. Lorsque la pression est égalisée, la bille se repose sur le siège inférieur de la vanne, fermant ainsi la vanne.
Soupape de décharge d'air fiable
Les soupapes de décharge d'air Alfa Laval LKUV-2 sont des soupapes automatiques à double siège conçues pour évacuer l'excès d'air dans les lignes de traitement industrielles, empêchant ainsi les effets négatifs de l'entraînement d'air. Installées verticalement, les soupapes de décharge d'air automatiques LKUV-2 sont idéales pour une utilisation au sommet d'une canalisation ou d'un conteneur ou avant l'entrée d'une pompe, où l'élimination de l'air est nécessaire pour maintenir les conditions de pression de conception.
Efficacité de traitement améliorée
Les soupapes de décharge d'air automatiques LKUV-2 contribuent à améliorer l'efficacité du traitement. En empêchant l'entraînement d'air, les soupapes contribuent à l'intégrité du produit, à l'efficacité énergétique et à la protection des pipelines et des stations de pompage contre les effets des pics de pression et des coups de bélier.
Gamme de soupapes de décharge d'air LKUV-2
De construction robuste en acier inoxydable avec une finition brillante, la gamme standard de soupapes de décharge d'air Alfa Laval LKUV-2 est disponible en différentes dimensions pour répondre à la plupart des exigences. Ces soupapes sont conçues pour une pression maximale du produit de 10 bars et des températures allant jusqu'à 90 °C (194 °F).
Pour plus d'informations, veuillez vous reporter à la documentation ci-dessous.
Lorsque la pression d'air augmente, la balle est forcée de quitter son siège, permettant à la pression d'air en excès d'être évacuée dans l'atmosphère. Lorsque la pression est égalisée, la bille est réinstallée sur le siège inférieur de la vanne, fermant ainsi la vanne.
Options
- Bague d'étanchéité en NBR (Buna N) ou FPM (SFY)
