MIB

The MIB 303 separator features a new design concept for solid-bowl separators. Advanced manufacturing, design and drive technologies have contributed to a separator more compact and lightweight than conventional solid-bowl models.

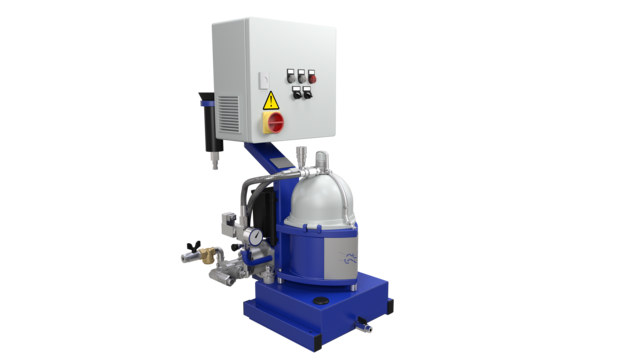

MIB 503 Gas Oil Module

The MIB 303 separation system is designed for centrifugal separation of sludge and water from mineral oil.The separator is designed for oils with a maximum density of 920 kg/m3 at 15°C. The maximum separation temperature for gas oil and marine diesel oil is +40°C, and for lubricating oil +70°C, since this is the max. separation temperature for the separator.

Features

  • No lock ring. Requires only small mechanical force on opening/assembling of the bowl.
  • New design allows the bowl wall to be taken out and cleaned with the disc stack still in place.
  • New lightweight materials in bowl and discs.
  • Direct drive with motor speed controlled by a frequency converter eliminates gears or belts.
  • Requires no lubrication.
  • The cleaned oil is discharged under pressure, due to the built-in paring disc pump.
  • Frequency converter with built-in voltage protector.

Available models

The MIB 303 separator is available as a purifier or a clarifier in stand-alone and module versions. There is also a choice between 230 V AC and 110 V AC. In the module version the ancillary equipment mentioned above is built together with the separator to form a compact unit

Benefits

  • Easy to install, operate and maintain. No special training required.
  • Small dimensions allow installation in narrow spaces.
  • Removal of solid impurities extends intervals between filter replacements, which saves filter costs and reduces filter disposal handling.
  • Removal of water from mineral oil improves the reliability of the oil system. It also reduces the risk of bacterial growth in tanks that could clog the filters.
  • Electronics protected from voltage variations.

Fonctionnement

Huile minérale

Le séparateur centrifuge Alfa Laval MIB 303 dans un système de nettoyage pour gasoil et diesel marin doit fonctionner en mode purificateur. Pour nettoyer l'huile de lubrification, on peut utiliser le séparateur Alfa Laval MIB 303 en mode purificateur ou clarificateur.

Capacités

Le séparateur MIB 303 possède une capacité de 760 litres par heure max. de diesel/gasoil et de 460 litres par heure max. pour l'huile de turbine.

Equipment standards

Séparateur avec moteur, entonnoir pour l'alimentation en eau avec raccords.

Equipements auxiliaires

Pour le bon fonctionnement, il faut prévoir : armoire électrique  pour le séparateur, pompe d'alimentation avec démarreur, cuve de collecte avec alarme défaut joint d’eau, filtre, vannes et raccords.

Procédé de séparation

La séparation a lieu dans un bol plein à rétention de solides en rotation. L'huile sale pénètre dans le bol dans lequel la force centrifuge projette l'eau et les particules solides à la périphérie du bol pendant que l'huile propre s'écoule vers l'intérieur. Pour établir un joint d’eau au démarrage du séparateur, on ajoute de l'eau dans le bol avant de démarrer l'alimentation en huile. L'eau s'accumule dans le joint d’eau qui se vidange dans le conduit d'eau sous le bol. Les matières solides s'accumulent sur la paroi du bol et sont retirées périodiquement à la main. L'huile propre s'écoule vers le centre du bol jusqu'à la turbine centripète. Comme l'huile est en rotation, la turbine centripète stationnaire agit comme une pompe qui force l'huile sous pression à travers la sortie.
