Alfa Laval - BTPX

BTPX

An outstanding separator system for the biotech and pharmaceutical industries. The Alfa Laval BTPX range bridges the gap between laboratory and commercial production.

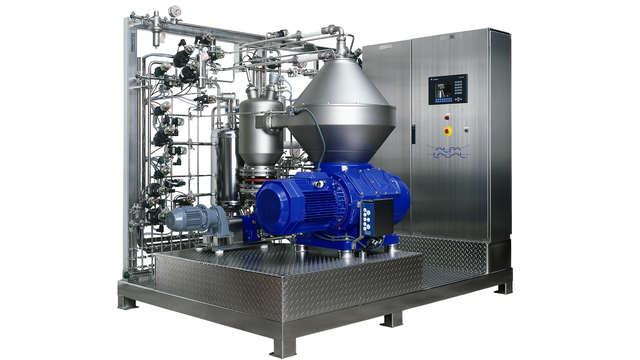

btpx 710 system left side 640x360

The BTPX is delivered as a fully automatic, plug-in, separation system and can deliver the performance of production machines from pilot to medium scale production.

The BTPX separation system is steam sterilizable and has cleaning-in-place capability. A specially designed seal system provides efficient containment and eliminates the risk of product or environmental contamination.

Cooling jackets surrounding the BTPX centrifuge bowl give efficient temperature control and also contribute to a low noise level. The “dosing ring” solids-ejecting system with fast and distinct discharge action ensures low product losses and drier solids. Flushing nozzles spray the outside of the centrifuge bowl and the inside of the frame hood for maximum hygiene.

Fonctionnement

Cutaway of a BTPX centrifuge bowlL’alimentation est introduite par un tube d'entrée fixe situé en haut du bol centrifuge rotatif (fig. 1) (1) et est poussée dans un distributeur (2) avant de pénétrer la pile d'assiettes (3). La séparation de la phase liquide et de la phase solide s'effectue entre les assiettes. La phase liquide se déplace vers le centre du bol d’où elle est pompée sous pression à l’aide d’une turbine centripète intégrée (4).

La phase solide la plus lourde est collectée à la périphérie du bol, d’où elle est évacuée par intermittence par le cyclone centrifuge. L’évacuation des solides est réalisée par un système hydraulique situé sous l’espace de séparation du bol, qui, à des intervalles prédéfinis, force le fond mobile du bol (5) à descendre, ouvrant ainsi les orifices pour solides (6) à la périphérie du bol. Le bol est monté sur une broche verticale (7) entraîné par un moteur monté horizontalement, via un engrenage à vis sans fin.
