AFPX

High capacity solids-ejecting centrifuge for the animal and fish processing industries, specially designed for extremely demanding separation jobs.

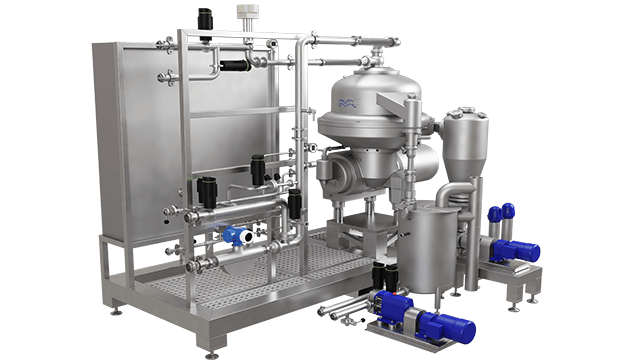

AFPX 617 skid 640x360

Key features of the AFPX range of centrifuges are their ability to handle high flow rates, high solids content and high-temperature processing. These functions make it the ideal choice to handle the tough conditions encountered in the animal and fish processing industries.

In addition, the AFPX 517 centrifuge combines a high G-force, high sludge capabilities and automated operation.

Applications

The AFPX was designed to discharge solids intermittently, while at the same time separating two intermixed and mutually insoluble liquid phases of different densities. The centrifuges comes in a series of optimized executions that  are suitable for a considerable number of duties, including  separating fish press water, stick water and extracts. Other applications include the purification of fish oil and liver oil, animal fat, peel oil, and similar products.

Fonctionnement

Typical bowl drawing for a solids-ejecting centrifuge. Drawing details do not necessarily correspond to the centrifuge described

La séparation a lieu dans un bol en rotation. Le produit entrant pénètre dans le bol centrifuge en rotation par le haut via un conduit d'entrée stationnaire (1), puis accélère doucement dans le distributeur (2) avant de pénétrer dans la pile d'assiettes (3). Le distributeur est conçu pour accélérer en douceur le liquide entrant (4).

La séparation liquide-liquide-matières solides a lieu entre les assiettes : alors que la phase huileuse qui se déplace à travers la pile d'assiettes vers le centre, elle est évacuée via des conduits (5) puis pulvérisée dans le réceptacle de graisses. L'eau et les matières solides séparées de l'huile se déplacent vers la périphérie ; l'eau s'écoule à travers des canaux dans le disque supérieur (6) vers la chambre centripète dans laquelle une turbine centripète intégrée (7) la pompe hors du rotor.

Les matières solides sont collectées à la périphérie d'où elles sont évacuées par intermittence via le cyclone du séparateur. Un système hydraulique éjecte les matières solides en abaissant  le bas coulissant du bol (8) à intervalles prédéfinis adaptés, ce qui ouvre les orifices de matières solides à la périphérie du bol.
