NF spiral

Les membranes de nanofiltration en spirale (NF) d'Alfa Laval sont des solutions éprouvées pour la concentration et la déminéralisation à haute efficacité de produits tels que les antibiotiques, le lactosérum et le perméat d'ultrafiltration. Ils retiennent les sels de bivalence supérieure à 1, tandis que les petits sels monovalents passent dans le perméat. Ils peuvent également être utilisés pour produire des boissons à faible teneur en alcool.

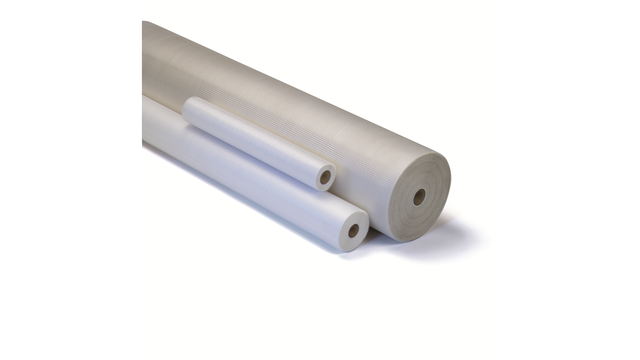

nf spirals left side 640x360

Réduire les coûts de production globaux et améliorer la qualité des produits

  • Fonctionnement économique grâce à une faible consommation d'énergie
  • Flexibles – disponibles dans différentes combinaisons de longueur, de diamètre et de taille d'entretoise
  • Efficaces – permettent le dessalement et la concentration simultanés d'une gamme de produits dans différents processus
  • Encombrement au sol minimal – conception compacte
  • Extrêmement durables – excellentes stabilités chimique et thermique et durée de vie jusqu'à plusieurs années
L'expérience d'Alfa Laval en matière de technologie membranaire est aussi longue que la technologie de filtration membranaire elle-même (plus de 50 ans). Nous proposons deux séries de membranes de nanofiltration avec des rejets de sel et des propriétés de flux différents. L'architecture unique en son genre des membranes de NF à spirale, qui sont fabriquées en interne dans notre propre usine spéciale, est constituée d'une membrane composite en polyamide à couche mince avec un support en polyester (PET). Les membranes de NF sont disponibles à la fois planes (pour la filtration ou les travaux de laboratoire) et à spirale (pour les applications plus importantes), ce qui représente un avantage lors de votre passage à une production supérieure. Les membranes de nanofiltration sont disponibles en différents types et dans différentes combinaisons de longueur, de diamètre et de taille d'entretoise d'alimentation.
Alfa Laval spiral membrane for microfiltration
.

Une gamme de membranes de nanofiltration

Les pores de nos membranes de nanofiltration bloquent jusqu'à 300 daltons. Fonctionnant à des pressions allant jusqu'à 55 bars, les membranes permettent aux petits ions de passer à travers, tout en retenant les ions plus gros et la plupart des composants organiques.

Série Membrane NF

Alfa Laval propose deux types de membranes à spirale pour la nanofiltration : NF et NF99HF. Les deux types sont constitués d'une membrane composite à couche mince coulée sur un support en polyester. La capacité de rejet pour les deux est de ≥ 99 % (pourcentage basé sur le sulfate de magnésium).

Tous les types sont conformes aux normes USDA et nous pouvons proposer des produits certifiés Halal sur demande.

Nos matériaux de membrane de nanofiltration à spirale sont conformes à toutes les principales réglementations

Tous les matériaux de membrane utilisés pour les configurations à spirale et planes sont conformes aux réglementations européennes (CE) 1935/2004 et 10/2011, et aux normes Title 21 de la FDA (CFR), et sont donc adaptées aux applications de transformation alimentaire et pharmaceutique. La conformité s'étend également à l'équipement et aux fixations connexes, y compris les éléments tels que les modules à plaques, les boîtiers d'éléments et les pompes.

Alfa Laval spiral membrane for reverse osmosis filtration

Fonctionnement

.

La technologie de base de la filtration membranaire consiste à utiliser une membrane semi-perméable pour séparer un liquide en deux flux distincts.

Le pompage de ce liquide à la surface de la membrane crée une pression transmembranaire positive qui permet le passage de tout composant plus petit que la porosité de la membrane, formant ainsi le perméat.

Tous les composants plus grands que la taille des pores ne peuvent tout simplement pas passer, et restent derrière dans ce que l'on appelle le rétentat. La surface de la membrane est maintenue exempte de blocages par la force du débit du liquide qui s'écoule parallèlement à la surface de la membrane.


Construction de la membrane de nanofiltration à spirale

Une membrane à spirale se compose d'un certain nombre d'enveloppes de membrane avec 2 feuilles de membrane séparées par une maille d'espacement pour perméat, chacune collée à un tube collecteur central de perméat.


Entre chaque paire d'enveloppes se trouve un espaceur qui crée le canal d'alimentation, permettant à l'alimentation de s'écouler sur toute la longueur de la membrane à spirale, tandis que le perméat passant à travers la membrane, dans son enveloppe, s'écoule à spirale vers le tube collecteur de perméat.

Rouge = Alimentation/rétentat.

Jaune = Perméat.

Modèle d'écoulement dans une membrane de nanofiltration à spirale où le rouge représente l'alimentation/le rétentat et le jaune le perméat.
