RM

Alfa Laval RM Recuperator is a 2-port fusion-bonded plate heat exchanger made of 100% stainless steel. It is specifically designed for heat recovery from exhaust gas and separation of condensed water.

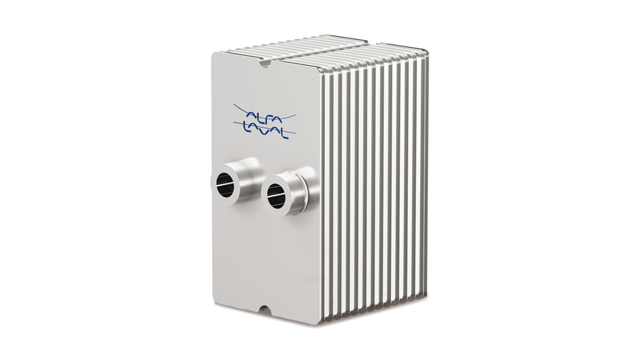

Alfa Laval RM11 640x360

Alfa Laval RM11 is a fusion-bonded plate heat exchanger made of 100% stainless steel. It is based on Alfa Laval’s revolutionary technology, AlfaFusion, the art of joining stainless steel components together. RM11 is the part of the AlfaNova heat exchanger portfolio which is extremely compact compared to its capacity and it withstand great strains in demanding heat transfer applications. RM11 is a recuperator that recovers heat from exhaust gas and separates the condensed water.

Avantages

  • Extrême compacité compte tenu de sa puissance
  • Résistance à de fortes tensions même dans les applications les plus difficiles
  • Conception à 100% en acier inoxydable, résistance à la corrosion.

Fonctionnement

La surface d'échange est composée de fines plaques corruguées empilées les unes sur les autres. Des canaux se forment entre les plaques et les deux fluides circulent au travers de canaux alternés.

L'échangeur à plaques fusionnées RM11 dispose d'un canal ouvert et d'un canal fermé. Un joint réalisé par fusion sur le contour des plaques maintient les fluides à l'intérieur du paquet de plaques. Les points par lesquels les plaques sont en contact les unes avec les autres sont également fusionnés avec la même technologie, ce qui renforce le paquet de plaques contre la pression du fluide qui est à l'intérieur.

Conception standard

Le paquet de plaques est recouvert par une plaque de couverture. Les raccordements sont placés sur la plaque de couverture avant. L'ondulation des plaques améliore le tranfert thermique.
